エンジニアリング
特殊機械から環境設備まで、現場の声に応えるモノづくり
ちよだ製作所では、土木工事や産業分野、環境関連など、幅広い現場に対応した機械・装置を設計・製造しています。
用途や課題に合わせた一品一様の対応力で、お客様のニーズに最適なソリューションを提供します。

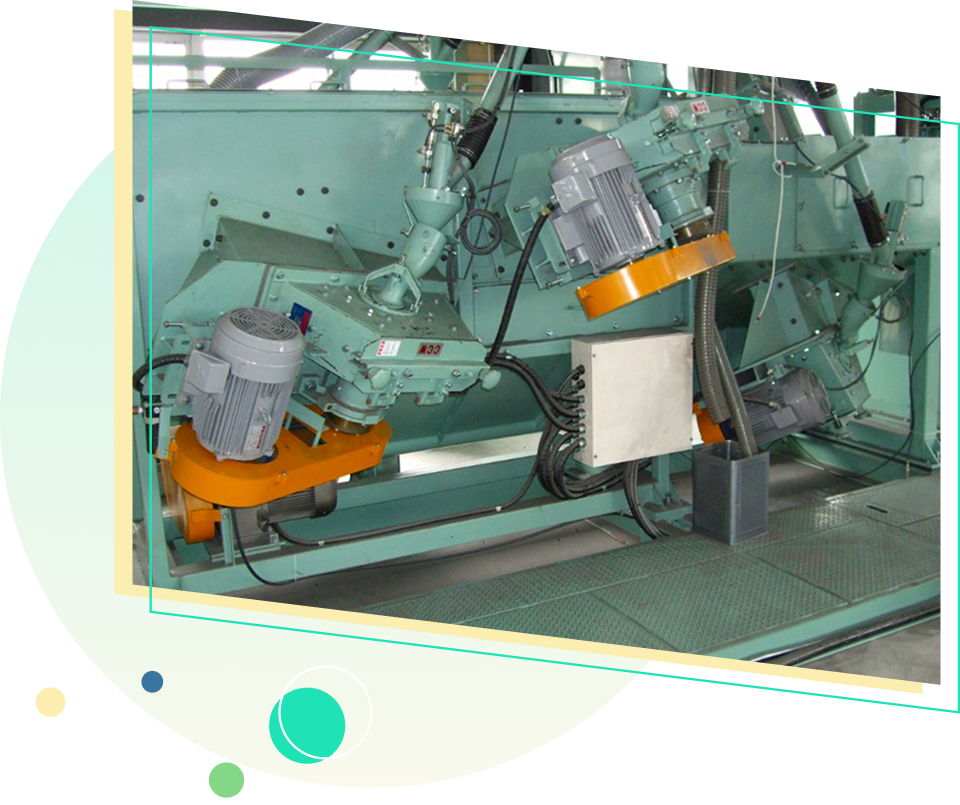

連続式 より線(ワイヤー)用
ショットブラスト
より線(ワイヤーロープ)をほぐした状態で、上下左右計6方向からショットブラストを行う事で、ワイヤロープに均等にショットブラストをかける事ができます。
また、ワイヤロープは連続してほぐし、ショットブラスト、戻しの工程を経ることで、長尺のワイヤロープに対応しています。
特長
- 一貫した製造・出荷：粉砕からサイロ貯留、出荷までを効率的に対応。
- 異物混入を低減：スクリューコンベアで衛生的に搬送。
- 柔軟な出荷対応：出荷用トラックやフレコンバッグへの払い出しが可能。

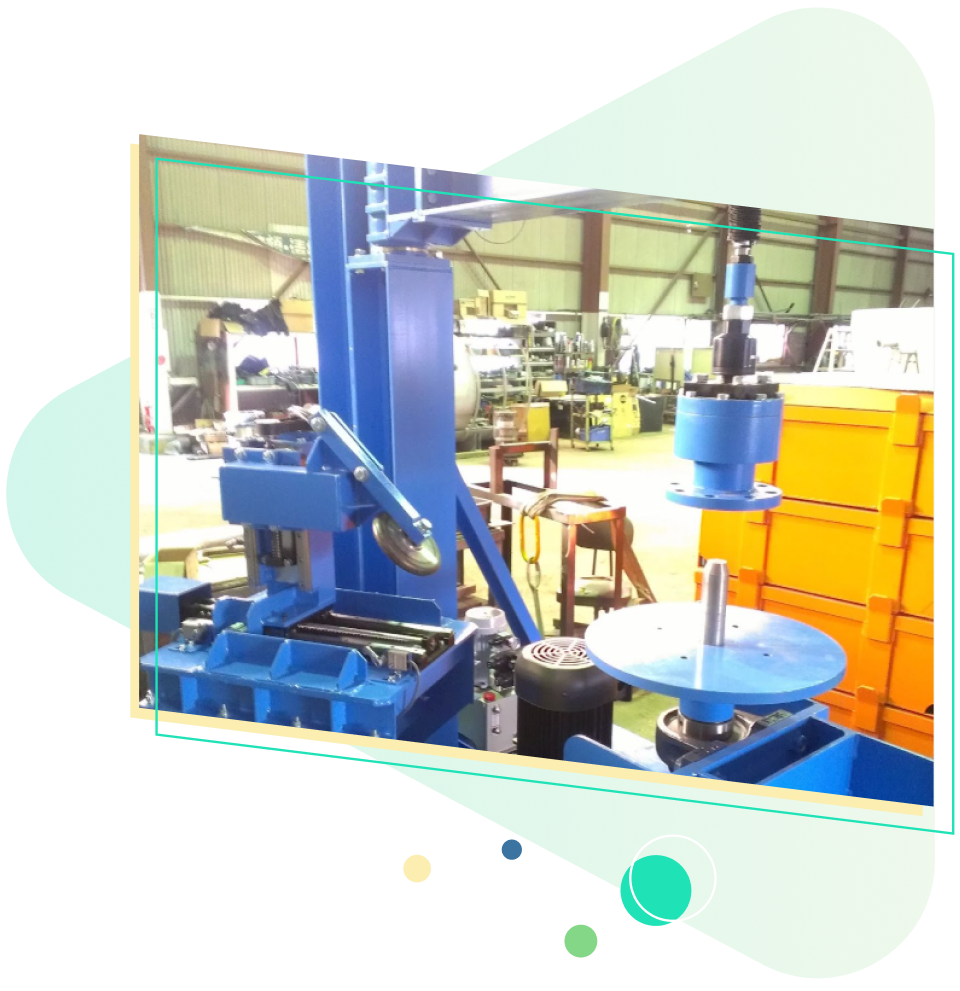

スピニングマシン
ターンテーブルに円形の金型をセットして薄板を挟み込み、金型を回転させながらサーボモーター制御のローラーを押し付けて、薄板を成型するための機械です。
サーボモーターを、トルク制御と位置制御を併用することで、金型への追従をするように設計されています。

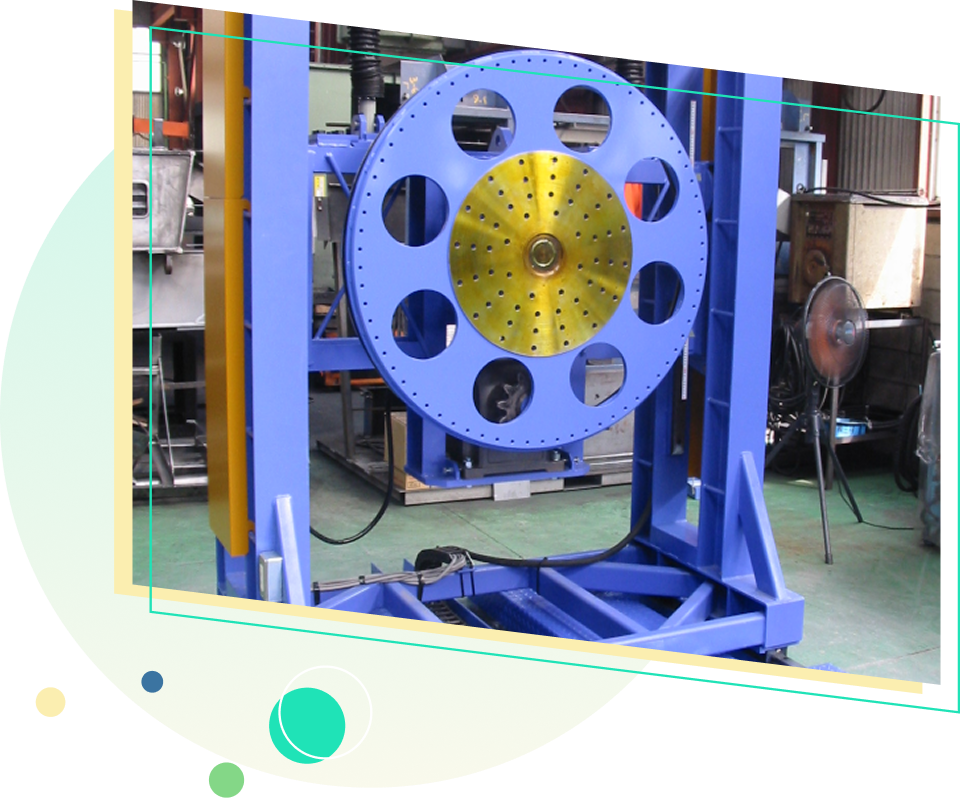

昇降回転台
ワークを面板に取り付け、昇降および回転させることで作業をしやすくするための、昇降回転台です。
昇降にはねじジャッキ、回転にはピンホイールを使用し、各モーターをインバーター駆動することで、動作のスムーズさと安全を確保しつつ、重量物に対応しています。

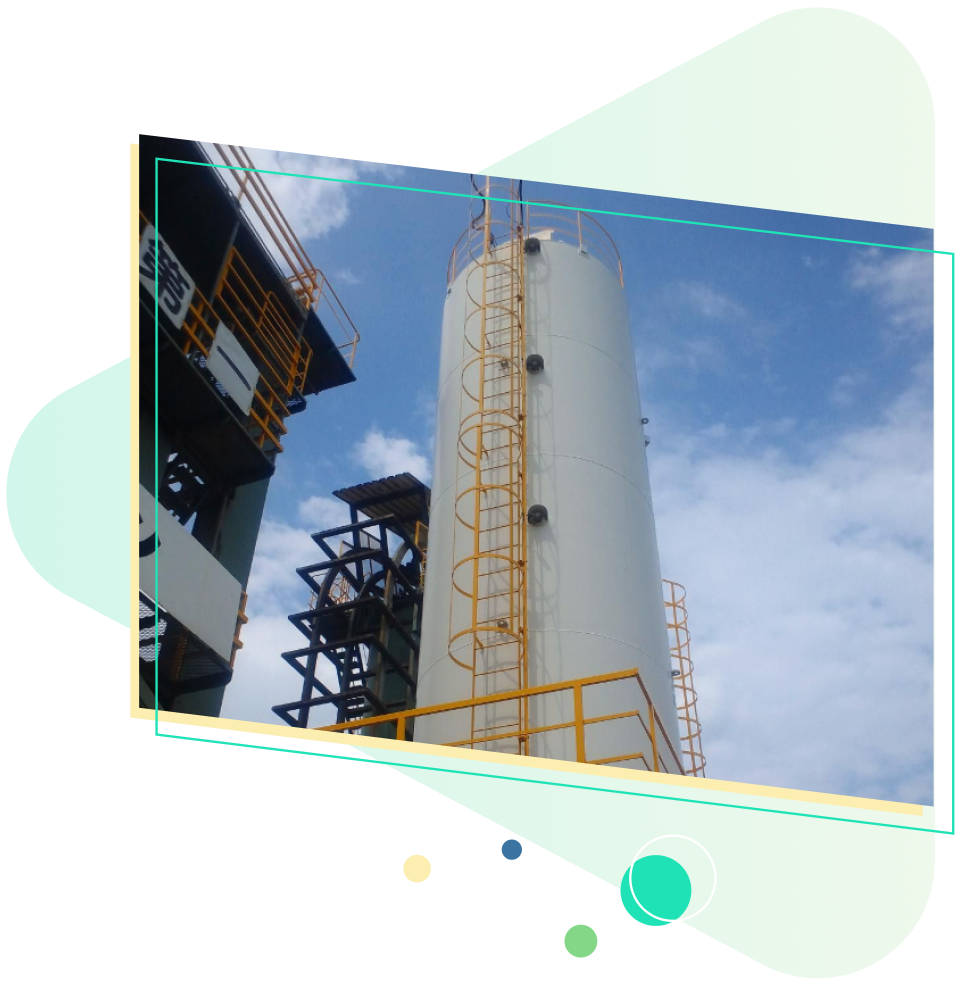

フライアッシュ用サイロ
コンクリート2次製品プラントに設置した、フライアッシュ供給用の40トンサイロです。
下部に設けたロータリーフィーダーにてフライアッシュを切り出し、エア圧送により中間計量ビンにフライアッシュを移送します。
そこからバッチャプラント投入するための計量ビンに、スクリューコンベアを使用して移送します。
また、残量計は電気式と、錘式の2通りの方式を搭載しています。

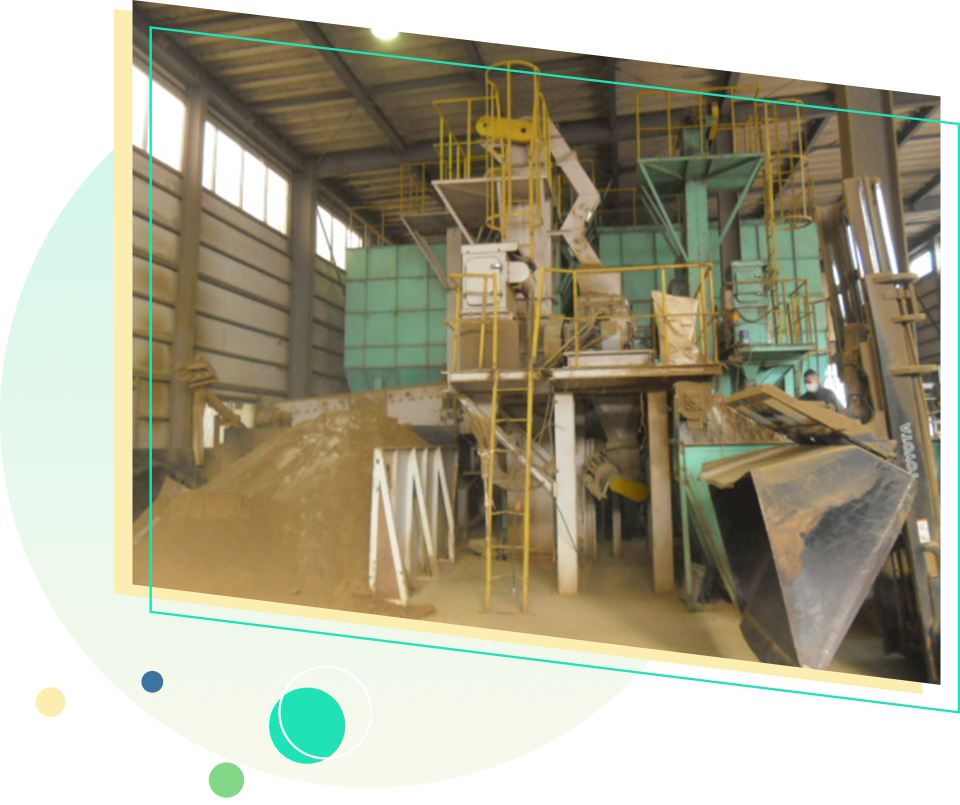

魚粉製造・貯留装置
飼料や肥料にするための魚粉の原料を投入し、破砕・選別をしたのちに大型サイロに貯留をします。出荷時にはスクリューコンベアにて搬送してトラックまたはトンバッグへ投入します。
魚粉の搬送には、スクリューコンベア、バケットコンベア、フライトコンベア等を組み合わせて、最適な搬送ができます。
また、サイロを複数設けることで、様々なタイプの魚粉をストックしておき、状況に応じて任意のサイロから出荷することが可能です。

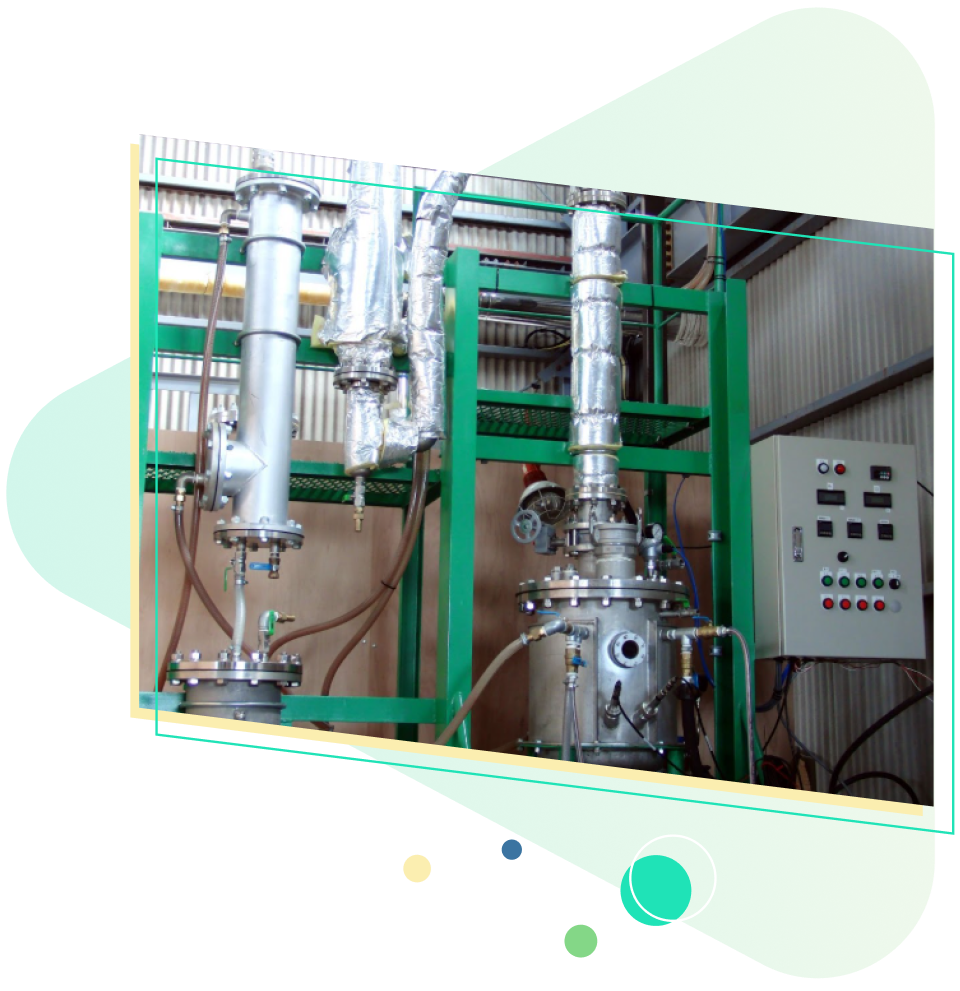

エタノール発酵・蒸留試験装置
うどんからエタノールを取るときに使用した、試験装置です。
下部の加熱・保温釜で酵母菌による発酵を行った後に加熱し、アルコールを含んだ蒸気を発生させます。その後、上部の蒸留装置でエタノールを分離・精製して容器に回収します。
