ニューオートキャリー(小型軌条式バッテリーカー)

当社独自のパイプレールを使用した、小型軌条式バッテリーカーです。レールと併せてリースを行なっています。  ご要望に応じ、特殊用途品の製作も可能です。

特徴

超小型から大型まで、各種バッテリーカーを取揃えています

近年都市部で多くなった小口径トンネル工事(内径1000mm〜)に対応した、小型タイプから、牽引力の大きな大型タイプまで、さまざまな種類のバッテリーカーを取り揃えています。

無人タイプ、有人タイプがあります。

土砂や材料の自動運搬に適した無人運転タイプ及び、細かな制御が可能で、複雑な経路に対応した有人運転タイプがあります。無人運転タイプは、レール側に停止用ドグを設けるため、バッテリーカー側ではスタートボタンを押すだけで運転が可能です。また、有人運転タイプでは速度調節(CBS-500のみ多段、他は2段)が可能です。

独自パイプレールシステムにより、施工が簡単

ニューオートキャリー独自のパイプレールシステムにより、レールの施工・撤去は工具いらずで簡単に行なうことができます。また、パイプレールに合わせたゴムライニング車輪によりレールと車輪のスリップが少なく、安全に使用できます。

当社パイプレールのほかに、軽レール、単管パイプレール等にも対応します。

けん引して使えるさまざまなオプションに対応します。

運搬用平台車及び、土砂(ずり出し)用バケット、管運搬用芯出し台車等、さまざまなオプションに対応いたします。また、特殊な台車が必要な現場の場合には、お打ち合せの上製作することも可能ですので、お問い合わせください。

リース対応致します。

オートキャリー、パイプレールおよび標準オプションについてはレンタルに対応致します。
価格についてはお問い合わせください。

使用例

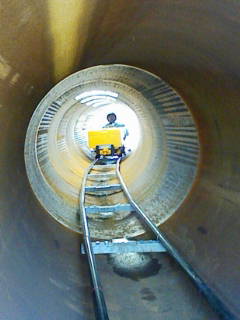

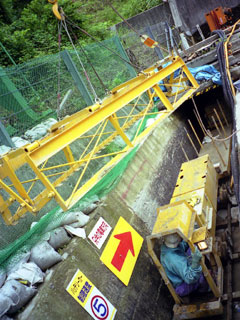

直径1350mmパイプ内走行(CSS-1000A)        導水路補修工事(CBD-300特M)

仕様一覧

積載タイプ

  項目   CBS-45S CBS-60 CBS-200
モータ出力(kw)×台数 0.4×1 0.4×2 0.7×2
モータ電圧(V) 24 24 24
バッテリー EB100×2 EB160×2 EB160×4
起動方法 押釦直起動 押釦クッション起動 押釦クッション起動
積載重量(kg)※1 450 800 2000
速度 (m/min) 50〜70 50〜70 60〜80
機械寸法(L×W×Hmm) 2280×490×370 2820×700×400 3830×820×935
荷台寸法(WxL mm) 490×1020 700×1310 820×2250
機械重量(kg)(バッテリ含) 約300 約430 約720
標準レールゲージ(mm) 350 616 616
駆動輪数 1 2 8

機関車(けん引)タイプ

  項目   CBD-300(M) CBD-300特M CBD-500特M CSS-1000A
モータ出力(kw)×台数 0.7×2 0.7×2 2.0×2 2.0×1
モータ電圧(V) 24 24 48 24
バッテリー EB160×4 EB160×4 VCC8P-48 EB160×2
起動方法 押釦直起動 押釦直起動 押釦直起動 押釦直起動
けん引力(平地)(N)[(kgf)] 1800[183] 1800[183] 2500[255] 980[100]
最大けん引重量(kg)(参考)※1 4500 6000 8000 1000
速度 (m/min) 〜60 〜60 〜60 〜60
機械寸法(L×W×Hmm) 2105×700×825
(2905×700×1250)
2400×696×1250 3000×696×1000 2700×550×710
機械重量(kg)(バッテリ含) 約700(約770) 約800 約1000 約500
標準レールゲージ(mm) 616 616 616 400
駆動輪数 8 8 8 4

※1:積載重量、最大けん引重量は平地におけるものです。また、けん引する台車の構造によっても異なります。

※2:ニューオートキャリーの外形図、オプション類については「外形図ダウンロード」のページをご覧ください。

けん引オプション(台車、バケット等)

オートキャリーに積載またはけん引して使用する、台車やずり土砂バケットもご用意しています。

また、管運搬用芯出し機構付き台車や、その他の特殊作業台車の設計・製造も行なっていますので、お問い合わせください。

ずり土砂バケット 芯出し台車 特殊作業台車
ずり土砂バケット 管運搬用芯出し機構付き台車 特殊作業台車
(ホイスト付き運搬台車)

価格及び積算関係資料

  • 価格については、(財)経済調査会 積算資料 推進工事用機械器具等基礎価格表 の[土圧式]-[坑内ずり出し工]の項目 等をご覧ください。
  • 積算には、推進工事用機械器具等損料参考資料 の、[坑内土砂運搬工]の項目 等をご覧ください。
